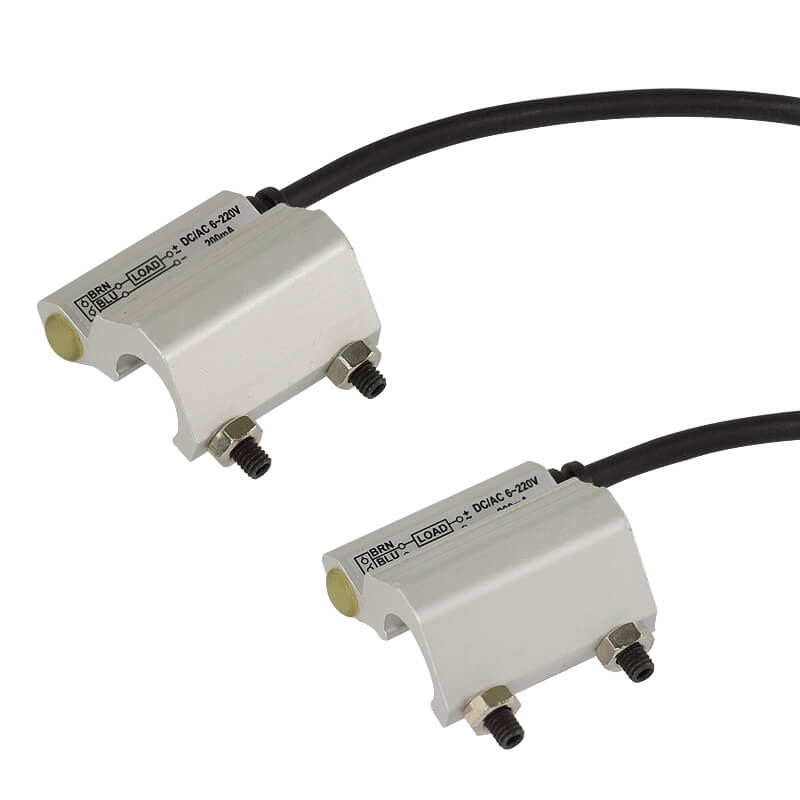

LN02A
Manyetik sensör
Montaj stili: MRT*, Gerilim aralığı: 5~240V DC/AC.
Ayrıntılı ürün bilgileri için teknik dokümanları inceleyin.
| Kablolama yöntemi | 2 kablolu (LN0*A), 3 kablolu (LN0*A-N/P) |
|---|---|
| Sözleşmeler | Normal açık(LN0*A), Katı hal çıkışı,N.O(LN0*A-N/P) |
| Anahtar türü | Manyetik anahtar(LN0*A), NPN Akım azalması(LN0*A-N), PNP Akım azalması(LN0*A-P) |
| Geçerli aralık | 100mA maks.(LN0*A), 200mA maks.(LN0*A-N/P) |
| Anahtar aralığı | Maksimum 10W(LN0*A), maks.6W(LN0*A-N/P) (※1) |
| Gerilim aralığı | 5~240V DC/AC(LN0*A), 10~30V DC(LN0*A-N/P) |
| Kurşun tel | 3.3, 2C, PVC(LN0*A), 3.3, 3C, PVC(LN0*A-N/P) |
| Akım tüketimi | KAPALI:7mA(24V), AÇIK:20mA(24V) maks.(LN0*A-N/P) |
| Gerilim düşüşü | 3V maks.(LN0*A), 0.5V@200mA maks.(LN0*A-N/P) |
| Gösterge | Kırmızı LED(LN0*A, LN0*A-N), Yeşil LED(LN0*A-P) |
| Sıcaklık aralığı | －10°C~＋70°C (Donma yok) |
| Muhafaza sınıflandırması | IEC 60529 IP 67 |
| Koruma devresi | 1 (LN0*A), 3,4 (LN0*A-N/P) (※2) |
| Not | ※1. Uyarı: Asla değeri aşmayın (watt=voltaj×amper). ※2. 1=Yok / 2=Kısa devre / 3=Güç kaynağı ters polaritesi / 4=Aşırı gerilim bastırma. |
