MAER300
Elektropnömatik Regülatör
MAER300 Elektro-Pnömatik Regülatör, elektrik kontrol sinyallerini hassas bir şekilde sabit pnömatik basınca dönüştürerek basınçlı hava sistemleri için kademesiz basınç düzenlemesine olanak tanır. Yüksek akışlı endüstriyel otomasyon uygulamaları için tasarlanan bu sistem, hızlı yanıt, olağanüstü stabilite ve son derece hassas basınç kontrolü sağlayan, makinenin tekrarlanabilirliğini ve genel proses tutarlılığını artıran mikroişlemci tabanlı bir PID kontrol sistemi içerir. Makine tasarımını basitleştirmek için MAER300, MA401 ve MA403 Serisi Hava Hazırlama Üniteleri ile modüler olarak entegre edilebilir, böylece boru karmaşıklığı azaltılır ve verimli çok aşamalı basınç kontrol sistemleri sağlanır. 1/4", 3/8" ve 1/2" port boyutlarıyla mevcut olup çok çeşitli pnömatik ekipmanı ve otomasyon makinelerini destekler. Uygulamalar: Yarı iletken ekipmanlar, elektronik imalat, otomatik üretim hatları, hassas makineler, robotik sistemler, paketleme ekipmanları, lazer işleme ekipmanları, denetim sistemleri, montaj otomasyonu ve akıllı üretim.
- Elektrik sinyaliyle orantılı hava basıncının kademesiz kontrolü.
- Farklı basıncı kontrol etmek için karmaşık boru hattını basitleştirin.
- MAER300, MA**401/ 403 serisiyle birleştirilebilir.
- Mikrobilgisayar PID'si ile yüksek hassasiyetli basınç kontrolü elde edin.
- Maksimum akış hızı 4000 L/dak (Besleme basıncı 1.0 MPa, Ayarlanan basınç 0.6 MPa).
- IP65 ve CE sertifikasına uyun.

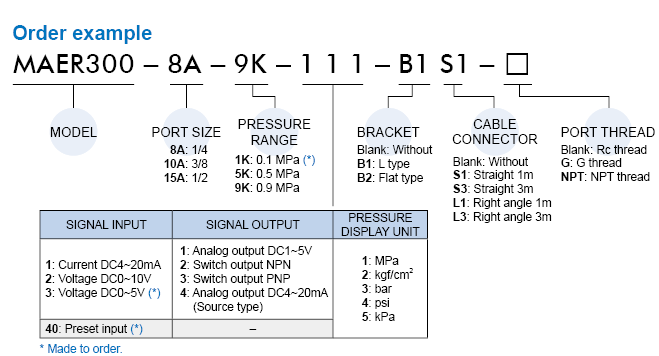

| Basınç aralığı | 1K, 5K, 9K |
|---|---|
| Bağlantı kodu | 8A, 10A, 15A |
| Bağlantı ölçüsü | 1/4, 3/8, 1/2 |
| Akışkan | Hava |
| Test basıncı | 1K: 0.3 MPa 5K, 9K: 1.5 MPa |
| Ortam sıcaklığı | +5~+50°C (Yoğuşmasız) |
| Min. besleme basıncı | Basıncı ayarlayın +0.1 MPa |
| Maks. besleme basıncı | 0.2~1 MPa |
| Basınç aralığının ayarlanması (*1) | 0.005~0.9 MPa |
| Güç kaynağı | Konektör: M12 fiş, 4 pinli, A kodlu Gerilim: DC24V±%10 Akım: DC24V: 80mA veya daha az |
| Sinyal girişi | Akım türü: DC4~20 mA Gerilim türü: DC0~5V, DC0~10V Ön ayar girişi (*2): 4 puan |
| Giriş empedansı | Akım türü: ≤ 400Ω Gerilim türü: Yaklaşık. ≤ 50kΩ Yaklaşık. ≤ 1000kΩ |
| Sinyal çıkışı (Monitör çıkışı) |
Analog çıkış: Gerilim türü DC1~5V (Yük empedansı 1kΩ veya üstü) Akım türü DC4~20mA (Yük empedansı 750Ω veya daha az) Anahtar çıkışı: NPN,PNP: Maks. 24V, 160mA |
| Doğrusallık | ±%1 (F.S.) dahilinde |
| Histerezis | 0.5% (F.S.) dahilinde |
| Tekrarlanabilirlik | ±0.5% (F.S.) dahilinde |
| Hassasiyet | 0.2% (F.S.) dahilinde |
| Sıcaklık özellikleri | ±0.2%以下(F.S.)/°C |
| Çıkış basıncı göstergesi (*3) | Hassasiyet: ±%2 F.S. ±1 hane Min. birim: MPa:0.001, kgf/cm2:0.01, bar:0.01, psi:0.1, kPa:1 |
| Muhafaza | IP65'e eşdeğer |
| Ağırlık | Ana: 690 gr Aksesuarlar: Braket: Yaklaşık. 86g(B1), 80g(B2); Kablo konektörü: Yaklaşık. 55g(1m), 130g(3m) |
| Not | *1. Minimum ayar basıncı %1 F.S.'ye eşittir. *2. Güvenlik nedeniyle önceden ayarlanmış basınçlardan birinin 0 MPa'ya ayarlanması önerilir. *3. Doğrusallık ayarı ve ön ayarlı basınç ayar değeri, çıkış basıncı ekranının minimum birimi tarafından ayarlanır. *4. Yukarıdaki özellikler boru hattında akışın olmaması ile sınırlıdır. Çıkış tarafında hava tüketildiğinde basınç dengesiz hale gelebilir. *5. Yukarıdaki özellikler, güç voltajı 24 VDC, ortam sıcaklığı 25±3°C, yükleme yokken ve çalışma basıncı maksimum kontrol basıncına ayarlandığında %10 ila %90 kontrol basıncında geçerlidir. |
Tasarımınıza uygun modeli oluşturun
Ürün kodunu ve ölçüleri seçerek üreticinin CAD yapılandırıcısında 2D veya 3D model oluşturabilirsiniz.
CAD yapılandırıcısını aç
M124A-SFSM Konnektörlü Kablo
M12, 4 Pin, A kodlu, Nominal gerilim: 125V DC/AC, Nominal akım: 3A, Kontak taşıyıcı malzemesi: PVC.
