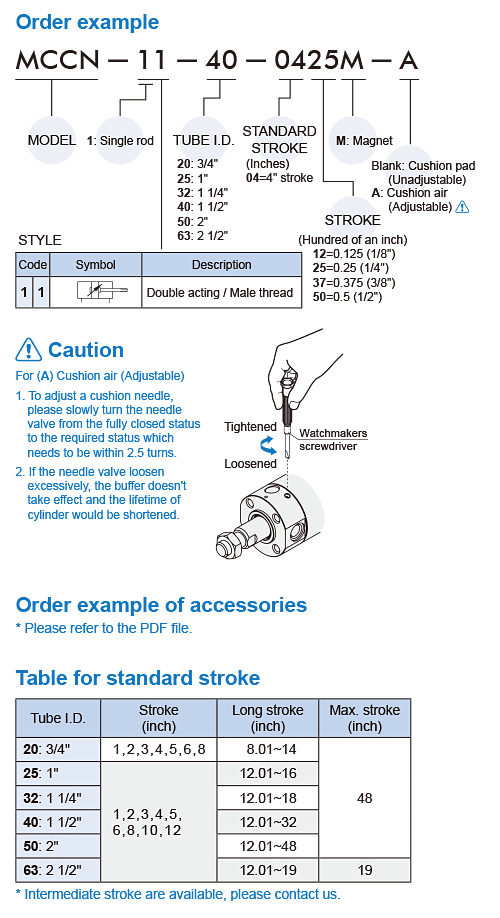

MCCN
Yuvarlak silindir
Tüp kimliği φ3/4”~2 1/2”(inç). Maks. çalışma basıncı: 1 MPa, Min. çalışma basıncı: 0.05 MPa, Test basıncı: 1.5 MPa.
- Birçok montaj seçeneği mevcuttur.
- Diğer üreticilerle değiştirilebilir.
| Çalışma tipi | Çift etkili |
|---|---|
| Tüp kimliği (inç) | 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2" |
| Bağlantı ölçüsü Rc(PT) | NPT1/8, NPT1/4 |
| Akışkan | Hava |
| Maksimum çalışma basıncı | 1 MPa |
| Min. çalışma basıncı | 0.05 MPa |
| Test basıncı | 1.5 MPa |
| Ortam sıcaklığı | −5~＋60°C (Donma yok) |
| Yağlama | gerektirmez |
| Mevcut hız aralığı | 50~500 mm/sn |
| Maks. izin verilen kinetik enerji | Yastık pedi 0.07~0.85 J Yastık havası 0.09~1.23 J |
| Yastıklama | Kauçuk yastık pedi ile |
| Manyetik sensör | RDC, RQC, RCM |
| Sensör anahtarı tutucusu | R*C: BKC-1 (R*CV açılı kablo için değil) RCM: BMG20~BMG63 |
Tasarımınıza uygun modeli oluşturun
Ürün kodunu ve ölçüleri seçerek üreticinin CAD yapılandırıcısında 2D veya 3D model oluşturabilirsiniz.
CAD yapılandırıcısını aç
RDC/RQC Manyetik sensör
Montaj stili: MAM*, MCJU, MCFB, MCMJP, MCDJ, MGT*-32~63, MCSF2-5, MCRPM-20~40, MCRPMD-10, MCRPMS, MSBE, MCRQ2, MCRQ2-J, MCRQ2-S, MCRJ-S, MCRC, MCHC-6/32/40, MCHCJ, MCHD, MCHH, MCHU2, MCHS2(-OS), MCHX2, MCHG2, MCHY2, METI, MEQI, MEGS, MEGT, MEJQ, MESF2, MESBE
