Ürün Bilgileri
Teknoloji, güvenilirlik, verimlilik.
Kesin model ve konfigürasyon seçimi için teknik kataloğu inceleyin.

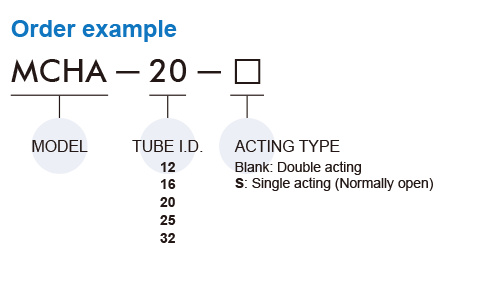

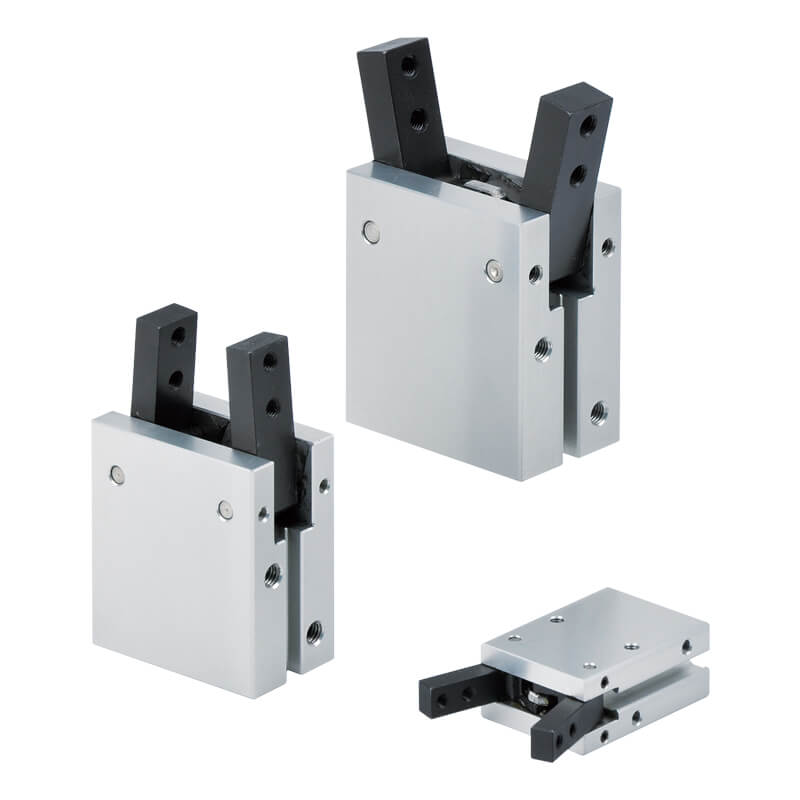

MCHA

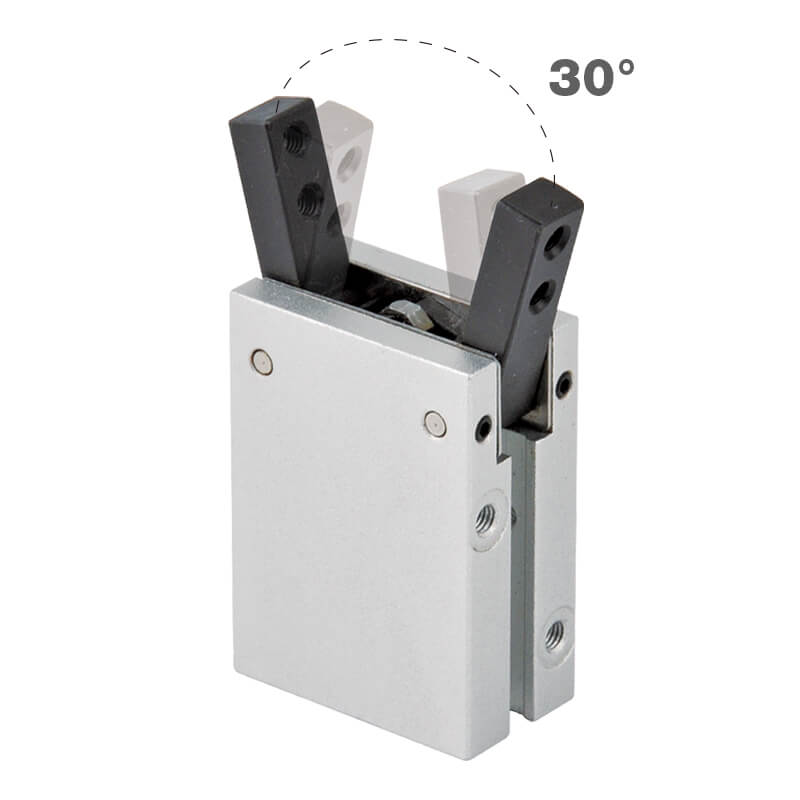

30° açılı tutucu
Kapsamlı tüp kimliği yelpazesiyle mevcuttur. φ12 ~ 32mm. İş parçasını tutmak için son derece hassas hava tahrikli cihaz.
- Daha uzun servis ömrü için sertleştirilmiş kavrama parmakları.
- Yüksek stabiliteye sahip basit yapı.
- Standart olarak manyetik.
| Çalışma tipi | Çift Etkili / Tek Etkili (N.O.) |
|---|---|
| Tüp kimliği (mm) | 12, 16, 20, 25, 32 |
| Bağlantı ölçüsü | M3×0.5, M5×0.8 |
| Akışkan | Hava |
| Çalışma basıncı aralığı | 0.15~0.7 MPa |
| Ortam sıcaklığı | −5~＋60°C (Donma yok) |
| Maksimum çalışma frekansı (c.p.m) | 180 (*1) |
| Yağlama | Silindir:Gerekli değil, Kol:Gres (Mafsal parçaları) |
| Ses-Parmak açık | Çift etkili: 0.7~6.7 cm3 Tek etkili: 0.6~7.9 cm3 |
| Ses-Parmak kapatma | 0.4~4.9 cm3 |
| Maksimum kol uzunluğu (L) | 30~85 mm (*2) |
| Kelepçe / Serbest bırakma açısı | －10~30° |
| Manyetik sensör | RDE, RDE-D: Temassız |
| Ağırlık | 53~525 g |
| Not |
*1. Tüp kimliğini kullanın. Maksimum çalışma frekansında 12, servis ömrünü etkileyecektir. |
Tasarımınıza uygun modeli oluşturun
Ürün kodunu ve ölçüleri seçerek üreticinin CAD yapılandırıcısında 2D veya 3D model oluşturabilirsiniz.
CAD yapılandırıcısını aç
