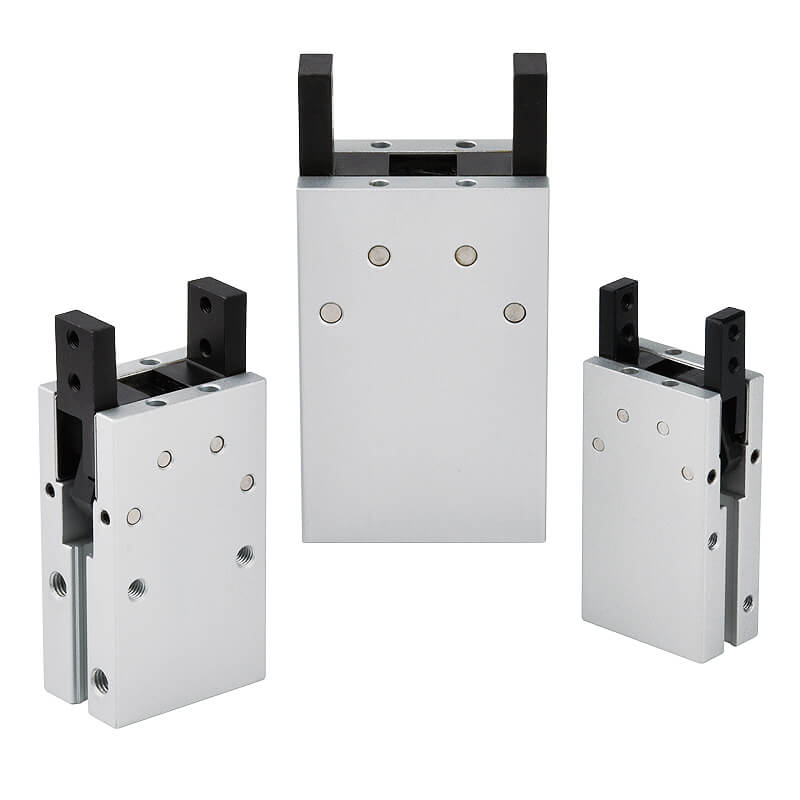

MCHB
Paralel tutucu (2 Parmak)
Tüp kimliği φ12, 16, 20, 25, 32 (mm), İki çeneli paralel tutucu, Ekonomik.
- İki çeneli paralel tutucu.
- Ekonomik.
- Standart olarak manyetik.
| Çalışma tipi | Çift / Tek etkili |
|---|---|
| Tüp kimliği (mm) | 12, 16, 20, 25, 32 |
| Bağlantı ölçüsü | M3×0.5, M5×0.8 |
| Akışkan | Hava |
| Çalışma basıncı aralığı | Çift etkili: 0.15~0.7 MPa Tek etkili: 0.2~0.7 MPa |
| Ortam sıcaklığı | −5~＋60°C (Donma yok) |
| Maksimum çalışma frekansı | 180 Döngü/dak |
| Yağlama | Silindir: Gerekli değil, Kol: Gres (Çalıştırma konumunda) |
| Hacim | Çift etkili: A port girişi: 0.8~8.9 cm3 ; B portu girişi: 0.4~6 cm3 Tek etkili: A port girişi: 0.8~9.3 cm3 ; B portu girişi: 0.5~6.7 cm3 |
| Maksimum kol uzunluğu (L) mm | 30, 40, 60, 70, 85 |
| Kol açık / Kapalı strok | 6, 8, 12, 14, 16 |
| Manyetik sensör | RDE ,RDE-D: Temassız |
