MCHX2
Geniş tip paralel tutucu (2-Parmak)
Tüp kimliği φ10, 16, 20, 25, 32, 40 (mm), İki çeneli paralel tutucu, Yüksek kavrama kuvveti için çift pistonlu tasarım, Çok uzun strok, Daha uzun ömür için toz geçirmez tasarım.
- İki çeneli paralel tutucu.
- Yüksek kavrama kuvveti için çift pistonlu tasarım.
- Çok uzun vuruş.
- Daha uzun ömür için toz geçirmez tasarım.
- Standart olarak manyetik.
| Çalışma tipi | Çift etkili |
|---|---|
| Tüp kimliği (mm) | 10, 16, 20, 25, 32, 40 |
| Strok | 20~200 mm |
| Akışkan | Hava |
| Çalışma basıncı aralığı | 0.2~0.6 MPa |
| Ortam sıcaklığı | −5~＋60°C (Donma yok) |
| Yağlama | Gerekli değil |
| Tekrarlanabilirlik | ±0.1mm |
| Manyetik sensör | RDC(V), RQC(V), RDFE(V) |
| Not | ※ Bakım: Yakl. 1.5 milyon döngü önerilir. |
Tasarımınıza uygun modeli oluşturun
Ürün kodunu ve ölçüleri seçerek üreticinin CAD yapılandırıcısında 2D veya 3D model oluşturabilirsiniz.
CAD yapılandırıcısını aç

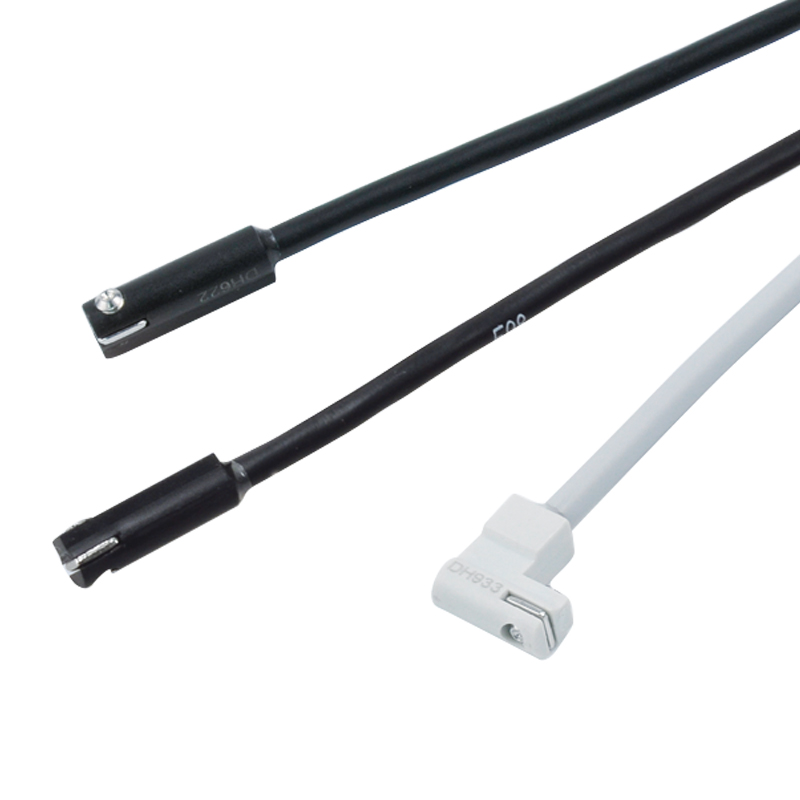

RDC/RQC Manyetik sensör
Montaj stili: MAM*, MCJU, MCFB, MCMJP, MCDJ, MGT*-32~63, MCSF2-5, MCRPM-20~40, MCRPMD-10, MCRPMS, MSBE, MCRQ2, MCRQ2-J, MCRQ2-S, MCRJ-S, MCRC, MCHC-6/32/40, MCHCJ, MCHD, MCHH, MCHU2, MCHS2(-OS), MCHX2, MCHG2, MCHY2, METI, MEQI, MEGS, MEGT, MEJQ, MESF2, MESBE

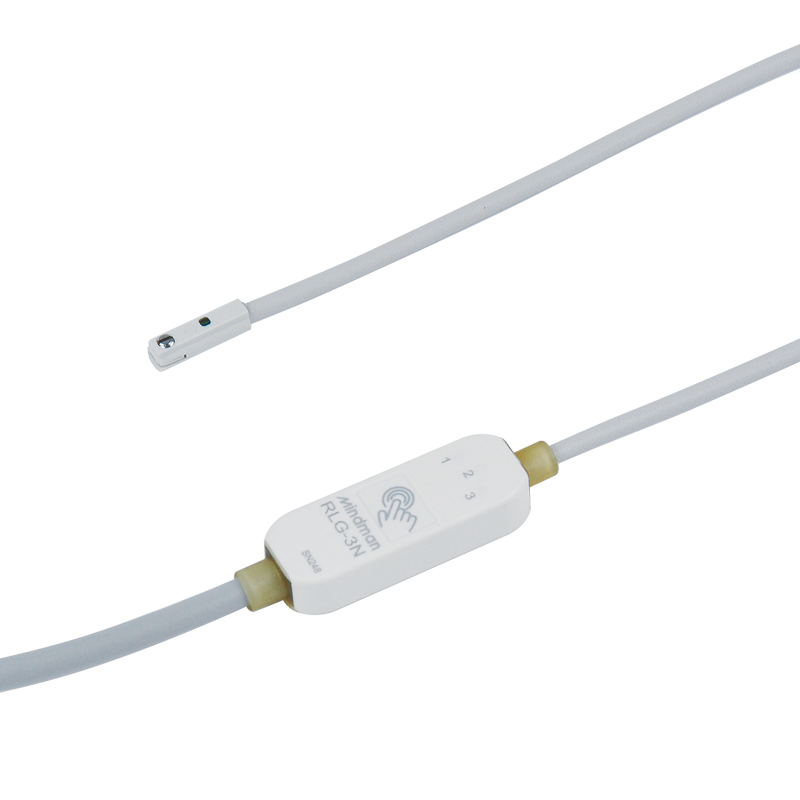

RDFE Manyetik sensör
Montaj stili: MAM*, MCJU, MCFB, MCMJP, MCDJ, MCSF-5, MCRPMS, MSBE, MCRJ-S, MCRQ, MCRQ-S, MCHC-6,32,40, MCHD, MCHH, MCHU, MCHS, MCHX, MCHG2, MCHJ, MCHY, MCRT, MEQI, MESF2, MESBE
