Ürün Bilgileri
Teknoloji, güvenilirlik, verimlilik.
Teknik Dokümanlar
MCJA-3PDFÖzel özelliklerPDFÇubuk ucu şekliPDFTeknik verilerPDFMCJA-3 (İspanyolca)PDFÖzel Şartname (İspanyolca)PDFÜrün Değişikliği : Piston kolu malzemesi karbon çeliği olarak değiştirildiPDFDüz rondelayı iptal etPDFPDF dosyasıPDFKesin model ve konfigürasyon seçimi için teknik kataloğu inceleyin.

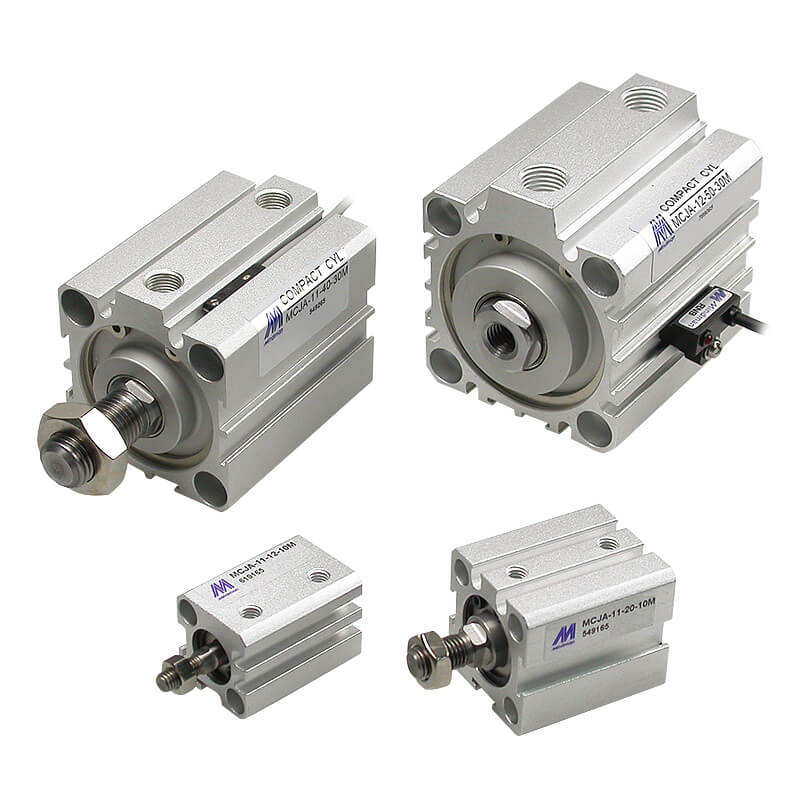

MCJA-3
Kompakt silindir (Çoklu konum)
Tüp kimliği φ 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 (mm), Ultra Kompakt, hafif ve yerden tasarruf sağlayan silindir. Tek ve çift etkili seçenekleri mevcuttur.
- Ultra Kompakt, hafif ve yerden tasarruf sağlayan silindir.
- Geniş delik boyutu ve strok aralığı (12 mm~100 mm).
- Tek ve çift etkili seçenekleri mevcuttur.
| Çalışma tipi | Çift etkili / Tek etkili |
|---|---|
| Tüp kimliği (mm) | 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 |
| Bağlantı ölçüsü | M5×0.8, Rc1/8, Rc1/4, Rc3/8 |
| Akışkan | Hava |
| Çalışma basıncı aralığı | Çift etkili: 0.02~1 MPa, Tek etkili: 0.1~1 MPa |
| Test basıncı | 1.5 MPa |
| Ortam sıcaklığı | −5~＋60°C (Donma yok) |
| Mevcut hız aralığı | 50~500 mm/sn |
| Manyetik sensör | RCE, RCE1, RDEP |
Tasarımınıza uygun modeli oluşturun
Ürün kodunu ve ölçüleri seçerek üreticinin CAD yapılandırıcısında 2D veya 3D model oluşturabilirsiniz.
CAD yapılandırıcısını aç
RCE/RDE Manyetik sensör
Montaj stili: MCJA, MCJQ, MCKJQ, MCFA, MCGB, MCGS, MCGD, MCGM, MCG3, MCDA, MCSH, MCSS, MCSQ, MCSF, MCRPMD, MCRA, MCKB, MCKC, MCHA, MCHB, MCHC, MSB*, MSL*.
RCE1/RDE1E Manyetik sensör
Montaj stili: MCJA, MCJQ, MCKJQ, MCFA, MCGB, MCGS, MCGD, MCGM, MCG3, MCDA, MCSH, MCSS, MCSQ, MCSF, MCRPMD, MCRA, MCKB, MCKC, MCHA, MCHB, MCHC, MSB*, MSL*.
