MCKB
Sıkma Silindiri
Tüp kimliği φ25, 32, 40, 50, 63 mm. Kol tipi kelepçe silindiri yüksek sıkma kuvveti sağlar. Sensörlerin gövdenin dört tarafına da basit montajı. Sert eloksallı gövde düzgün hatlar ve yüksek korozyon direnci sağlar.
- Kol tipi kelepçe silindiri yüksek sıkma kuvveti sağlar.
- Sensörlerin gövdenin dört tarafına da basit montajı.
- Sert eloksallı gövde düzgün çizgiler ve yüksek korozyon direnci sağlar.
| Çalışma tipi | Çift etkili |
|---|---|
| Tüp kimliği (mm) | 25, 32, 40, 50, 63 |
| İnme (mm) | 20, 25, 25, 30, 35 |
| Bağlantı ölçüsü | M5×0.8, Rc1/8, Rc1/4 |
| İşletim sıvısı | Hava |
| Çalışma basıncı aralığı | 0.1~1 MPa |
| Test basıncı | 1.5 MPa |
| Ortam sıcaklığı | −5~＋60°C (Donma yok) |
| Yağlama | Silindir:Gerekli değil, Kol:Gres |
| Mevcut hız aralığı | 50~500 mm/sn |
| Manyetik sensör | RCE, RCE1, RDEP (※1) |
| Ağırlık (g) | Olmadan: 233, 411, 466, 832, 1111 Mıknatıs: 270, 456, 578, 915, 1242 |
| Not | ※1. RDEP ø63 için uygun değildir. |
Tasarımınıza uygun modeli oluşturun
Ürün kodunu ve ölçüleri seçerek üreticinin CAD yapılandırıcısında 2D veya 3D model oluşturabilirsiniz.
CAD yapılandırıcısını aç

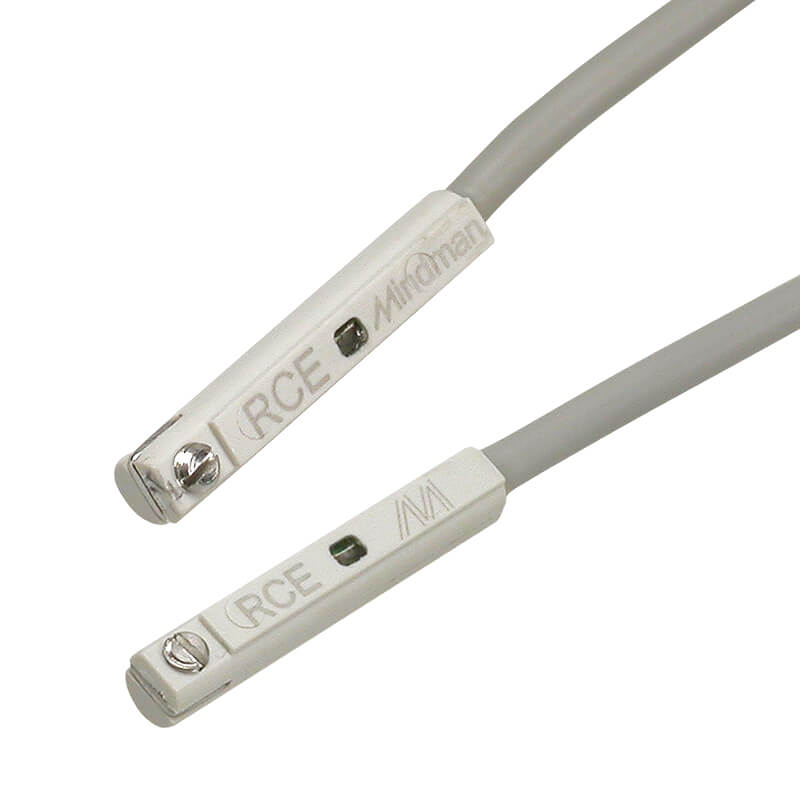

RCE/RDE Manyetik sensör
Montaj stili: MCJA, MCJQ, MCKJQ, MCFA, MCGB, MCGS, MCGD, MCGM, MCG3, MCDA, MCSH, MCSS, MCSQ, MCSF, MCRPMD, MCRA, MCKB, MCKC, MCHA, MCHB, MCHC, MSB*, MSL*.

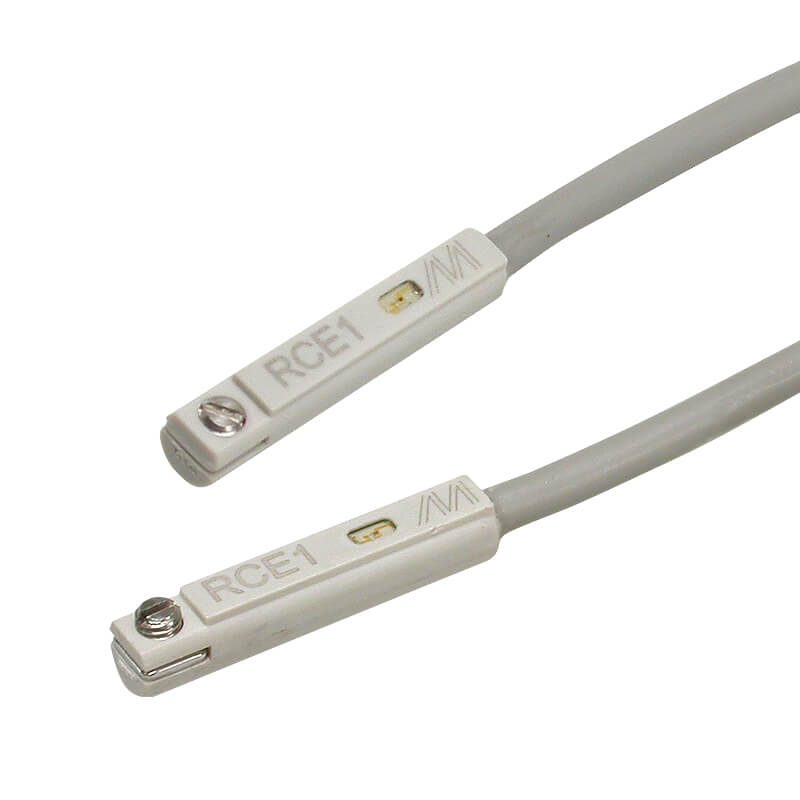

RCE1/RDE1E Manyetik sensör
Montaj stili: MCJA, MCJQ, MCKJQ, MCFA, MCGB, MCGS, MCGD, MCGM, MCG3, MCDA, MCSH, MCSS, MCSQ, MCSF, MCRPMD, MCRA, MCKB, MCKC, MCHA, MCHB, MCHC, MSB*, MSL*.
RDEP Manyetik sensör
Montaj stili: MCJA, MCJQ, MCKJQ, MCFA, MCGB, MCGS, MCGD, MCGM, MCG3, MCDA, MCSS, MCSH, MCSQ, MCRA, MCKB, MCKC, MSB*, MSL*.Aynı ürün ailesinden
