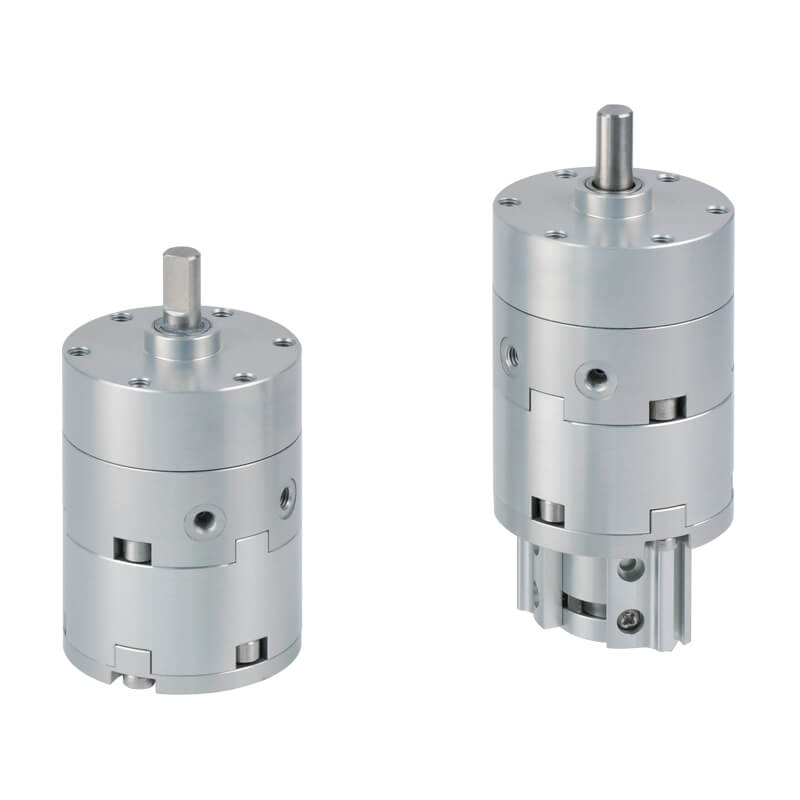

MCRC
Kanatlı tip döner aktüatör
Size: 20, 30. Rotary angle 90°, 180°, 270°, Spin the rod with built-in vane mechanism, Three mounting directions.
- 3 montaj yönüne sahip kompakt ve hafif tasarım.
- Mevcut dönüş açıları 90°, 180°, 270°'dir.
- Her iki çubuğun da montaj düzlemi vardır.
- Çubuğu yerleşik kanat mekanizmasıyla döndürün.
- Çeşitli kullanımlar için açı ayarlayıcı seçenekleri.
- Gömme montajlı sensör anahtarı için mıknatıs seçenekleri.
| Çalışma tipi | Çift etkili |
|---|---|
| Boyut | 20, 30 |
| Bağlantı ölçüsü | M5×0.8 |
| Döndürme | 90°, 180°, 270° |
| Hareket açısı toleransı | 0~+4° |
| Akışkan | Hava (Yağlamasız) |
| Maks. çalışma basıncı | 0.7 MPa, 1 MPa |
| Min. çalışma basıncı | 0.15 MPa |
| Test basıncı | 1.05 MPa, 1.5 MPa |
| Ortam sıcaklığı | +5~+60°C |
| İzin verilen kinetik enerji | Ayarsız: 0.003J , 0.02J Melek ayarı: 0.0004J , 0.015J |
| Yük | Radyal: 25, 30N Eksenel: 20, 25N |
| Dönme süresi ayarlama aralığı | 0.03~0.3, 0.04~0.3 (※) |
| Hacim | 90° : A bağlantı noktası: 3.5 mm3, 8.4 mm3, B bağlantı noktası: 4.8mm3, 11.3 mm3 180° : 5.9 mm3, 14.9 mm3 270° : 7.7 mm3, 19.6 mm3 |
| Sensör anahtarı (30 beden için) | RDC(V), RQC(V) , RDFE(V) |
| Ağırlık | 103~200 g |
| Not | ※ Çalışma hızı alt hız sınırından düşük olduğunda çubuk titreyebilir veya durabilir. Lütfen ürün yelpazesindeki ürünü tabloda gösterilen şekilde kullanın. |
Tasarımınıza uygun modeli oluşturun
Ürün kodunu ve ölçüleri seçerek üreticinin CAD yapılandırıcısında 2D veya 3D model oluşturabilirsiniz.
CAD yapılandırıcısını aç
RDC/RQC Manyetik sensör
Montaj stili: MAM*, MCJU, MCFB, MCMJP, MCDJ, MGT*-32~63, MCSF2-5, MCRPM-20~40, MCRPMD-10, MCRPMS, MSBE, MCRQ2, MCRQ2-J, MCRQ2-S, MCRJ-S, MCRC, MCHC-6/32/40, MCHCJ, MCHD, MCHH, MCHU2, MCHS2(-OS), MCHX2, MCHG2, MCHY2, METI, MEQI, MEGS, MEGT, MEJQ, MESF2, MESBE
