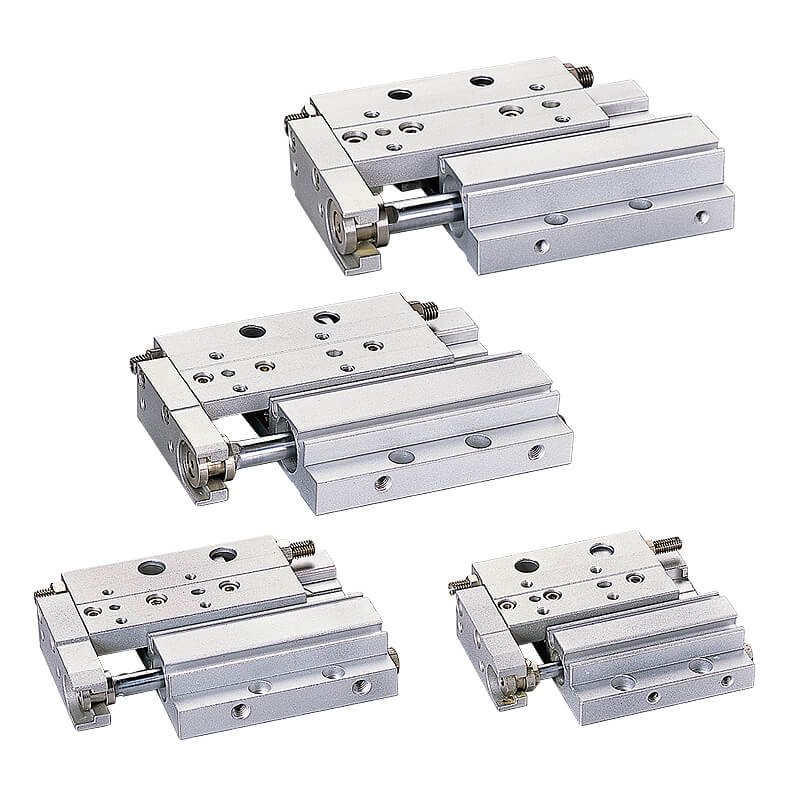

MCSF
Düşük profilli kayar silindir
Tüp kimliği φ 5.2, 8, 12, 16, 20 (mm). Kılavuz ve silindirin paralel tasarımı ince ve kompakt bir kızak oluşturur. Yüksekliğin azalması yaklaşık 1/3 kadardır. Sensör anahtarının takılacağı gövde üzerindeki oyuklar.
- Ø5: Kalınlık 6.5mm olup ince kompaktlığı sağlar.
- Doğru hareket için yerleşik kılavuz.
- Gömme montajlı sensör oluğu.
- Standart olarak manyetik.
| Çalışma tipi | Çift etkili |
|---|---|
| Tüp kimliği (mm) | 5.2,8,12,16,20 |
| Strok | 10~100mm |
| Bağlantı ölçüsü | M3×0.5, M5×0.8 |
| Hava | Hava |
| Çalışma basıncı aralığı | 0.15~0.7 MPa |
| Test basıncı | 1 MPa |
| Ortam sıcaklığı | −10~＋60°C (Donma yok) |
| Mevcut hız aralığı | 50~500 mm/sn |
| Yastık yay darbesi | 2mm |
| Yastık yay basıncı | 0.8 çekilme anında, 2 harekete geçme anında |
| Yağlayıcı | Gerekli değil |
| Yastıklama | Kauçuk tampon |
| Strok uzunluğu toleransı | +1.0 0 |
| Strok ayarlayıcı aralığı | 5 mm uzat / 5 mm geri çek |
| Manyetik sensör | φ 5.2 : RDFEV φ 8 ~ 20 : RCE, RCE1 |
| Ağırlık | 22~1351g |
Tasarımınıza uygun modeli oluşturun
Ürün kodunu ve ölçüleri seçerek üreticinin CAD yapılandırıcısında 2D veya 3D model oluşturabilirsiniz.
CAD yapılandırıcısını aç
RDC/RQC Manyetik sensör
Montaj stili: MAM*, MCJU, MCFB, MCMJP, MCDJ, MGT*-32~63, MCSF2-5, MCRPM-20~40, MCRPMD-10, MCRPMS, MSBE, MCRQ2, MCRQ2-J, MCRQ2-S, MCRJ-S, MCRC, MCHC-6/32/40, MCHCJ, MCHD, MCHH, MCHU2, MCHS2(-OS), MCHX2, MCHG2, MCHY2, METI, MEQI, MEGS, MEGT, MEJQ, MESF2, MESBE
RCE/RDE Manyetik sensör
Montaj stili: MCJA, MCJQ, MCKJQ, MCFA, MCGB, MCGS, MCGD, MCGM, MCG3, MCDA, MCSH, MCSS, MCSQ, MCSF, MCRPMD, MCRA, MCKB, MCKC, MCHA, MCHB, MCHC, MSB*, MSL*.
RCE1/RDE1E Manyetik sensör
Montaj stili: MCJA, MCJQ, MCKJQ, MCFA, MCGB, MCGS, MCGD, MCGM, MCG3, MCDA, MCSH, MCSS, MCSQ, MCSF, MCRPMD, MCRA, MCKB, MCKC, MCHA, MCHB, MCHC, MSB*, MSL*.
