MVJB-156 — Çoklu konnektör ve Fieldbus sistemi

Taban için hepsi bir arada conta, valf bloklarının sayısını arttırmak daha kolay olabilir.
Takılabilir tasarım, kablolama süresini ve işçilik maliyetini azaltır.
Genişletilebilir iletişim protokolü seçenekleri mevcuttur.
Modül hem NPN/PNP ile uyumludur.
SUP/EXH engelleme diskleri, tek bir manifold içerisinde çift basınçlı çalışmaya olanak sağlar.
Düşük güç tüketimi: Çalıştırma sırasında 0.55W, güç tasarrufu modunda 0.35 W'ye düşürülür.
4 konumlu çift 3 yollu valf konfigürasyonu mevcuttur.

Model	4E1, 4E2, 4E2 C.P.R, 4E2 3.4.5
Bağlantı noktası numarası	5
Pozisyon sayısı	2, 3, 4
Akışkan	Hava
Çalışma basıncı aralığı	0.2~0.7 MPa
Test basıncı	1 MPa
Etkili delik	4E1, 4E2: 11.5 mm2 4E2 C.P.R: 10/14/10 mm2 4E2 3.4.5: 12 mm2
Yanıt süresi	4E1, 4E2: 20 ms 4E2 C.P.R: 27 ms 4E2 3.4.5: 42 ms
Ortam sıcaklığı	+5~+50°C
Maksimum çalışma frekansı	5 Hz
Gerilim	DC24V
Güç tüketimi	0.55W (300 ms değiştirme) 0.35W (güç tasarrufu modu)
Mevcut voltaj aralığı	±10%
Yalıtım sınıfı	B
Ağırlık	Manifold tipi: 89g, 95g, 101g, 96g Bağlantı C6: 104g, 110g, 115g, 111g Bağlantı C8: 107g, 113g, 118g, 114g

Tasarımınıza uygun modeli oluşturun

Ürün kodunu ve ölçüleri seçerek üreticinin CAD yapılandırıcısında 2D veya 3D model oluşturabilirsiniz.

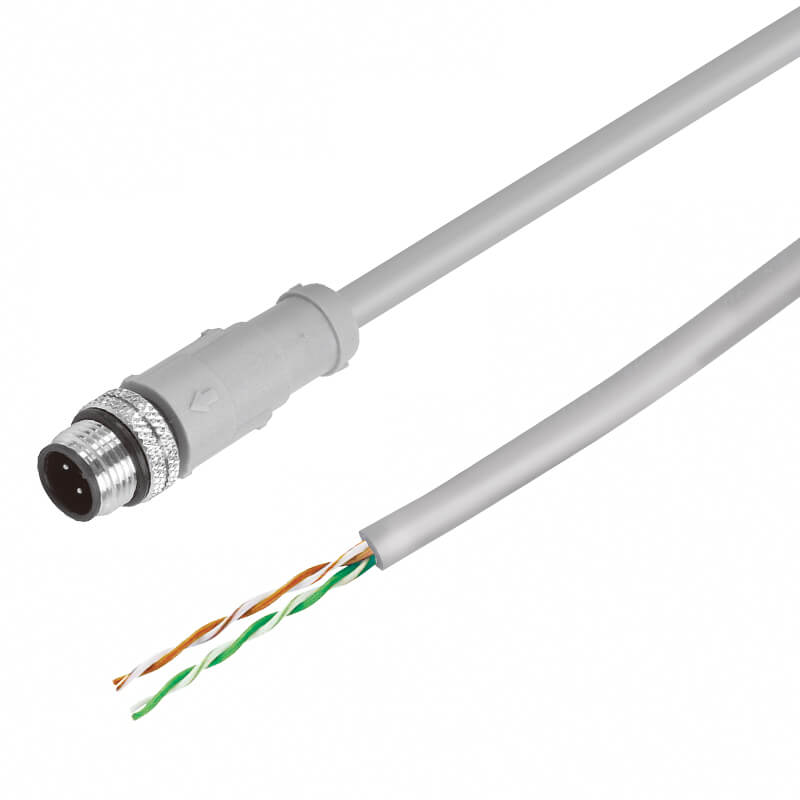

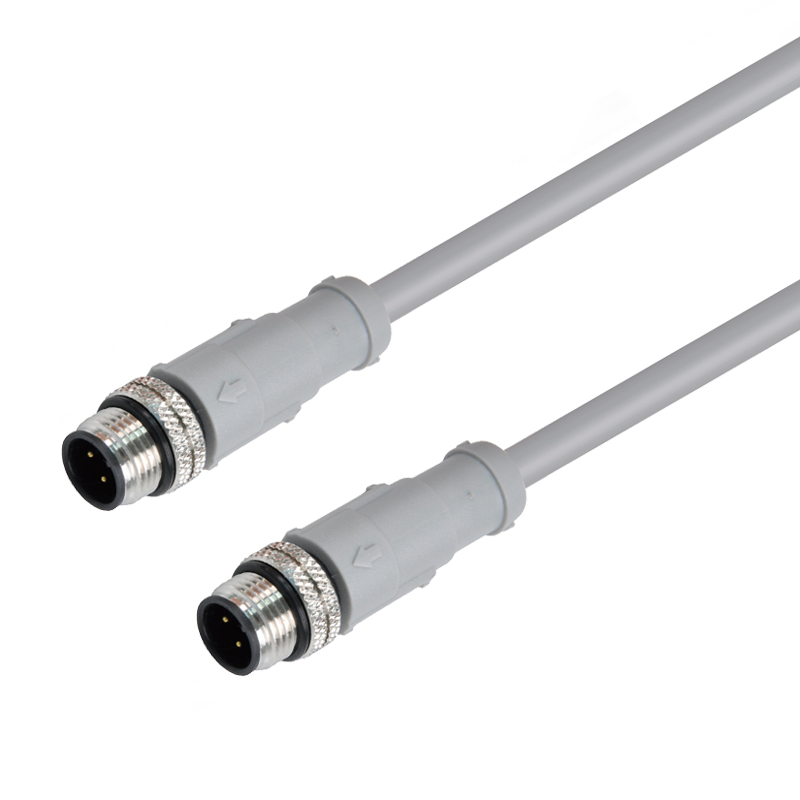

M12, 4 Pin, D kodlu, Nominal voltaj: 250V DC/AC, Nominal akım: 4A, Kontak taşıyıcı malzemesi: Naylon.

M12, 4 Pim, D kodlu, Nominal gerilim: 30V DC/AC, Nominal akım: 0.5A, Kontak taşıyıcı malzemesi: PVC.

M12, 5 Pin, A kodlu, Nominal gerilim: 125V DC/AC, Nominal akım: 3A, Kontak taşıyıcı malzemesi: PVC.

M12, 5 Pin, B kodlu, Nominal gerilim: 125V DC/AC, Nominal akım: 3A, Kontak taşıyıcı malzemesi: PVC.

M12, 4 Pin, D kodlu, Nominal gerilim: 250V DC/AC, Nominal akım: 4A, Muhafaza malzemesi: Naylon.
