Ürün Bilgileri
Teknoloji, güvenilirlik, verimlilik.
Teknik Dokümanlar
MVSY-188PDFSeçim tablosuPDFKörleme plakasıPDFTeknik verilerPDFMVSY-188 (İspanyolca)PDFSeçim tablosu (İspanyolca)PDFKörleme plakası (İspanyolca)PDFTeknik veriler (İspanyolca)PDFSR Elektrik Bağlantı Modeli (Yalnızca AC Gerilim)PDFPDF dosyasıPDFKesin model ve konfigürasyon seçimi için teknik kataloğu inceleyin.

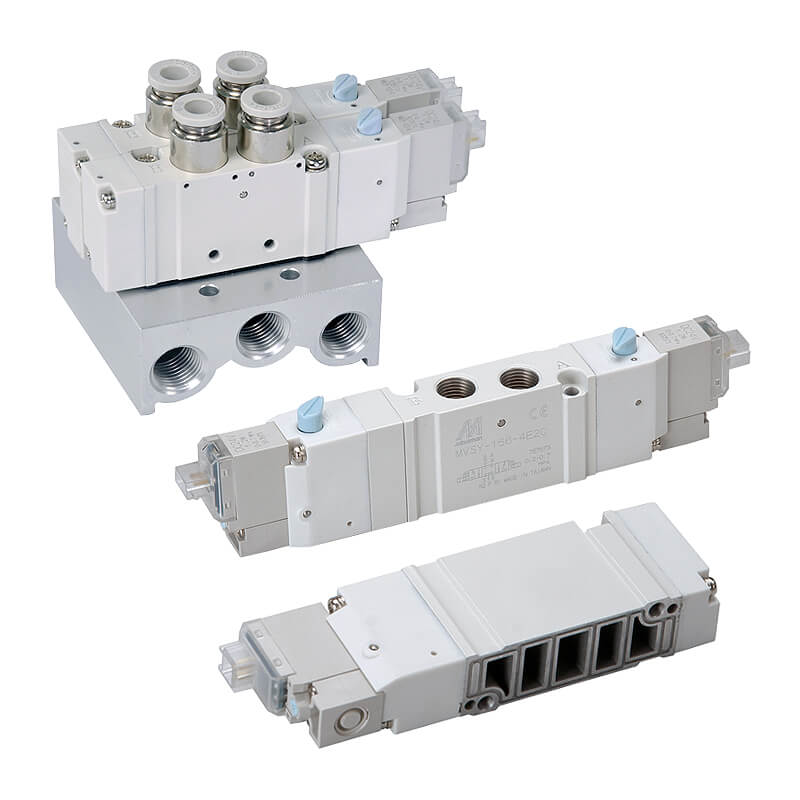

MVSY-188
Selenoid valf
>Gövde genişliği: 18 mm, Bağlantı ölçüsü: 1/4, Çalışma basıncı aralığı: 0.15~0.7 MPa, Test basıncı: 1 MPa, Akış: 599~1470 l/dak.
Ayrıntılı ürün bilgileri için teknik dokümanları inceleyin.
| Gövde genişliği | 18 mm |
|---|---|
| Bağlantı kodu | 8A |
| Bağlantı ölçüsü | 1/4 |
| Bağlantı noktası numarası | 5 |
| Pozisyon sayısı | 2, 3 |
| Akışkan | Hava |
| Çalışma basıncı aralığı | 0.15~0.7 MPa, 0.2~0.7 MPa (5/3) |
| Test basıncı | 1 MPa |
| Akış | 599~1470 l /min |
| Etkili delik | Gövde portlu : 15 mm2，16.3/27/12.4 mm2 (5/3) Manifold : 15 mm2，13.5/18.4/11 mm2 (5/3) |
| Tepki süresi | 23 ms, 50 ms (5/3) |
| Maks. çalışma frekansı | 5 Hz |
| Ortam sıcaklığı | +5~+50°C |
| Gerilim | AC110V, AC220V (50/60)Hz, DC6/12/24V |
| Güç tüketimi | AC=1.6 / 2.5VA, DC6/12V=1.2W, DC24V=0.55W (LED göstergesi) |
| Mevcut voltaj aralığı | ±10% |
| Yalıtım sınıfı | B sınıfı |
| Ağırlık | Valf: 77g, 102g, 106g Manifold: 5B: 50n+70g, 5M: 101n+139g (n: İstasyonlar) |
Tasarımınıza uygun modeli oluşturun
Ürün kodunu ve ölçüleri seçerek üreticinin CAD yapılandırıcısında 2D veya 3D model oluşturabilirsiniz.
CAD yapılandırıcısını aç
