RDF — Manyetik sensör

RDF Manyetik sensör

Teknik Dokümanlar

RDFPDFTeknik bilgilerPDFÜretimden Durdurulma Tarihi : 2020.02.21PDF
Kesin model ve konfigürasyon seçimi için teknik kataloğu inceleyin.
RDF

Manyetik sensör

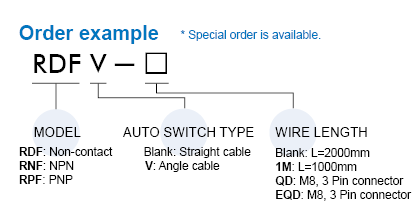

RDF / RDFV (Temassız), RNF / RNFV (NPN akım kaybı), RPF / RPFV (PNP akım kaynağı).

Kablolama yöntemi 2 telli, 3 telli
Anahtarlama mantığı Katı hal çıkışı, normalde açık
Anahtar türü Contant olmadan, NPN akım azalması, PNP akım kaynağı
İletişim derecelendirmesi 0.6W, 1.5W (maks.)  (※1)
Çalışma gerilimi 10~28V DC, 5~30V DC, 4.5~28V DC
Anahtarlama akımı 4~20mA, 50mA (maks.)
Akım tüketimi 10mA @24V DC maks.
Gerilim düşüşü 3.5V, 0.5V @ 50mA (maks.)
Kaçak akım 0.8mA, 0.1mA, 0.01mA maks.
Gösterge Kırmızı LED
Kablo 2.6φ,2C,PVC, 2.6φ,3C,PVC
Sıcaklık aralığı －10°C~＋70°C (Donma yok)
Şok 50G  (※2)
Titreşim 9G (※3)
Muhafaza sınıflandırması IEC 60529   IP67
Koruma devresi 4, 3,4 (※4)
Not ※1. Uyarı: Asla değeri aşmayın (watt=voltaj×amper). Sensörde kalıcı hasar meydana gelecektir.
※2. Günah dalgası / X.Y.Z. 3 yön / her yönde 3 kez / her seferinde 11 ms.
※3. Çift genlik 1.5mm / 10Hz~55Hz~10Hz(Sweep 1min) /X.Y.Z. Her seferinde 3 yönler / 1 saat.
※4. 1=Yok / 2=Kısa devre / 3=Güç kaynağı ters polaritesi / 4=Aşırı gerilim bastırma.
