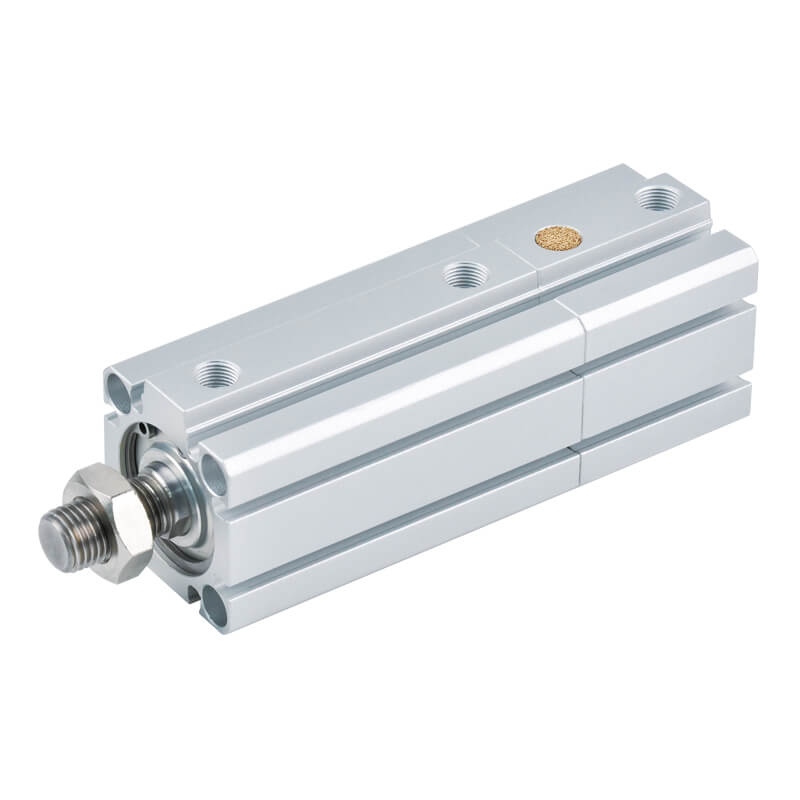

MCJQ-3
Kompakt silindir (Çoklu konum)
Tüp kimliği φ 12, 16, 20, 25, 32 ,40, 50, 63, 80, 100 (mm), İki kademeli strok: Aynı iç çapa sahip iki kompakt silindir. ancak iki aşamalı strok elde etmek için farklı strok uzunlukları bağlanır. Ultra Kompakt, hafif ve yerden tasarruf sağlayan silindir.
- İki kademeli strok: Aynı iç çapa sahip iki kompakt silindir ancak iki aşamalı strok elde etmek için farklı strok uzunlukları bağlanır.
- Ultra Kompakt, hafif ve yerden tasarruf sağlayan silindir.
- Geniş delik çapı ve strok aralığı (12mm~100mm). Geniş delik boyutu ve strok aralığı (12mm~100mm).
- Tek ve çift etkili seçenekleri mevcuttur.
- Alanın sınırlı olduğu makinelerde kullanım için idealdir ve sensörlerin aynı hizada takılmasını sağlayan sensör oluğu içerir.
- Sensör, 12 ve 16 delikteki üç yüzden herhangi birine ve 20~100 delikteki dört yüze monte edilebilir.
| Çalışma tipi | Çift etkili |
|---|---|
| Tüp kimliği (mm) | 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 |
| Bağlantı ölçüsü | M5×0.8, Rc1/8, Rc1/4, Rc3/8 |
| Akışkan | Hava |
| Çalışma basıncı aralığı | 0.07~1 MPa, 0.05~1 MPa |
| Test basıncı | 1.5 MPa |
| Ortam sıcaklığı | −5~＋60°C (Donma yok) |
| Mevcut hız aralığı | 50~500 mm/sn |
| Manyetik sensör | RCE, RCE1, RDEP |
