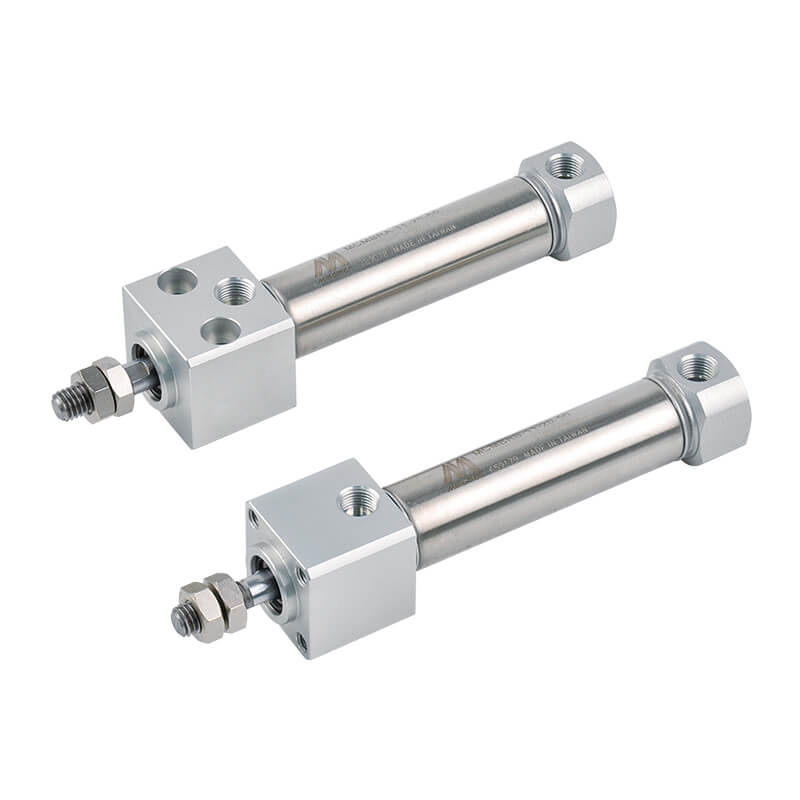

MCMBRA/MCMBRB
Minyatür silindir
Tüp kimliği φ20, 25, 32, 40 (mm). Barket kullanmadan doğrudan monte edilen bir stil olduğundan toplam uzunluğu daha kısadır ve montaj aralığı daha küçük yapılabilir. Böylece kurulum için gereken alan önemli ölçüde azaltılmıştır.
- Kompakt tip
Silindir, braketler olmadan doğrudan monte edilebilir (Barketleriniz var), toplam uzunluk daha kısadır ve bu nedenle daha dar bir alana sığacaktır. Bu, silindiri monte ederken yerden tasarruf etme avantajı sağlar. - Geliştirilmiş güç ve kurulum doğruluğu.
- İki kurulum yöntemi.
- Silindir öne monte edilebildiği gibi alttan da monte edilebilir.
- Standart olarak manyetik.
| Tüp kimliği (mm) | 20, 25, 32, 40 |
|---|---|
| Bağlantı ölçüsü | Kc1/8, Kc1/4 |
| Akışkan | Hava |
| Maks. çalışma basıncı | 1 MPa |
| Min. çalışma basıncı | 0.05 MPa |
| Test basıncı | 1.5 MPa |
| Ortam sıcaklığı | −5~＋60°C (Donma yok) |
| Yağlayıcı | Gerekli değil |
| Mevcut hız aralığı | 50~750 mm/sn |
| Maks. izin verilen kinetik enerji | Yastık yastığı: 0.12~0.53 J Yastık havası : 0.14~0.59 J |
| Yastıklama | kauçuk yastık pedli |
| Manyetik sensör | RDC, RQC, RCM |
| Sensör değiştirme bandı | R*C: BKC-1 (R*CV açılı kablo için değil) RCM: BM20~BM40 |
