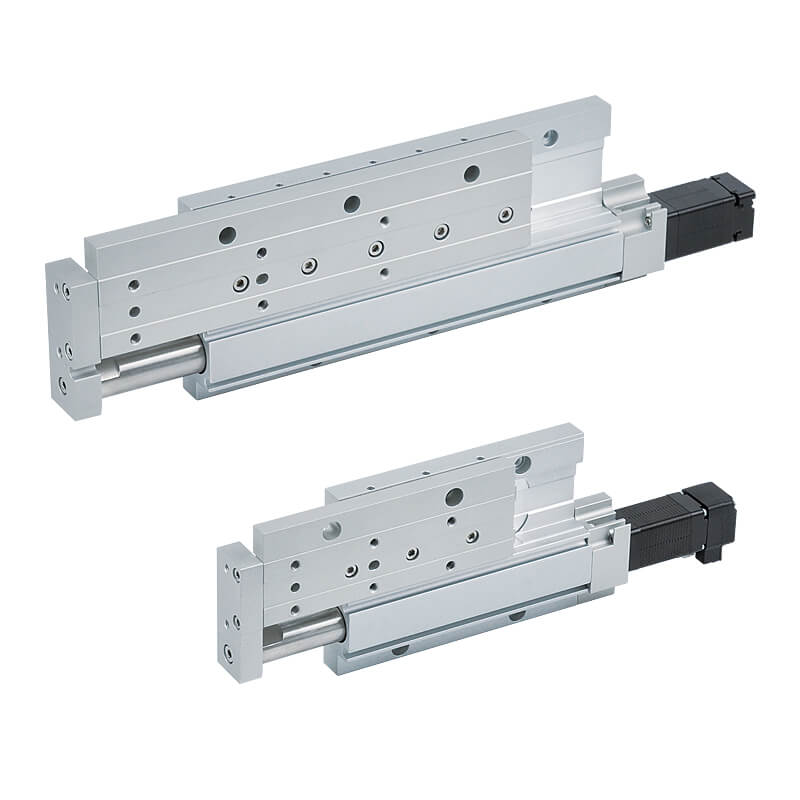

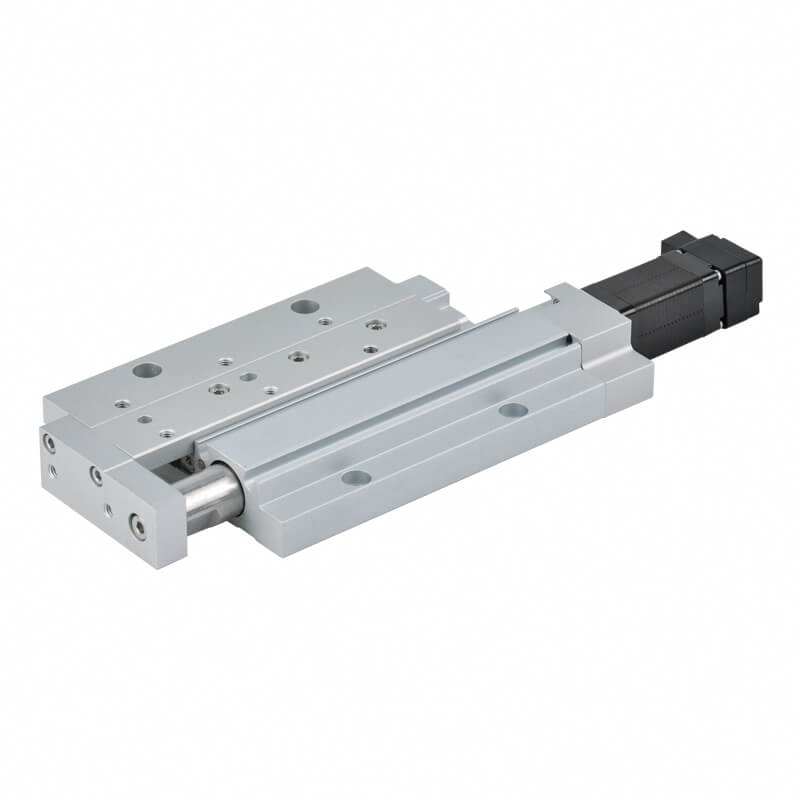

MESF2
Mini. Elektrikli Aktüatör
Boyut: 16, 20. Motor 20, 25 için uygulayın. Karıştırın. strok 100, 100 mm, Karıştır. hız 50, 100, 400 mm/s.
Ayrıntılı ürün bilgileri için teknik dokümanları inceleyin.
| Boyut | 16, 20 |
|---|---|
| Pozisyon tekrarlanabilirliği | ±0.02 mm |
| Kurşun | 16: 2 mm 20: 2, 8 mm |
| Maksimum hız *1 | Motor SM/ BM: ≤50~≤400 mm/s Motor OBM'si: ≤50~≤200 mm/s |
| İş yükü *2 | Yatay: 3 kg (16), 1.5, 6 kg (20) Dikey : 0.8 kg (16), 0.8, 1.8 kg (20) |
| İtme kuvveti *1, 3, 4 | 18~195 N |
| Strok | 16: 30, 50, 75 mm 20: 30, 50, 75, 100 mm |
| Kodlayıcı | Artımlı A/B/Z (4000PPR) |
| Motor boyutu | 16: □ 20 mm 20: □ 25 mm |
| Nominal gerilim | DC 24V±10% |
| Manyetik sensör | RDC(V), RQC(V) |
| Not |
*1. Kablo uzunluğuna bağlı olarak hız ve kuvvet değişebilir, yük, strok ve montaj koşulları. |
Tasarımınıza uygun modeli oluşturun
Ürün kodunu ve ölçüleri seçerek üreticinin CAD yapılandırıcısında 2D veya 3D model oluşturabilirsiniz.
CAD yapılandırıcısını aç
RDC/RQC Manyetik sensör
Montaj stili: MAM*, MCJU, MCFB, MCMJP, MCDJ, MGT*-32~63, MCSF2-5, MCRPM-20~40, MCRPMD-10, MCRPMS, MSBE, MCRQ2, MCRQ2-J, MCRQ2-S, MCRJ-S, MCRC, MCHC-6/32/40, MCHCJ, MCHD, MCHH, MCHU2, MCHS2(-OS), MCHX2, MCHG2, MCHY2, METI, MEQI, MEGS, MEGT, MEJQ, MESF2, MESBE
CK10 Elektrikli Aktüatör Kontrol Cihazı
RS-485 iletişimini (Modbus RTU) destekler, Tek/çift darbe kontrolünü destekler, Pozisyon Tablosu hareket kontrol fonksiyonunu destekler.
CM10 Elektrikli Aktüatör Kontrol Cihazı
Tek/çift darbe kontrolü desteği, Açık döngü, Başlangıç noktasına dönüş için sensörler gerekli olacaktır.
