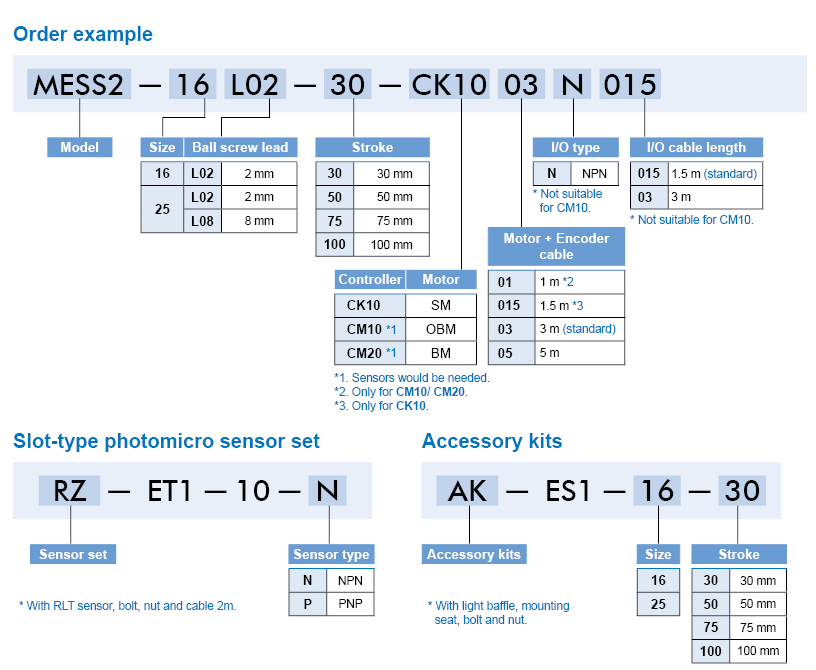

MESS2PDFSeçim tablosuPDFUygulamalarPDFMotor seçim tablosuPDFElektrikli aktüatör kontrolörüPDFMESS2 (İspanyolca)PDFÜrün Değişikliği : Sensör montaj yuvası değişimiPDFPDF dosyasıPDFKesin model ve konfigürasyon seçimi için teknik kataloğu inceleyin.
MESS2
Mini. Elektrikli Aktüatör
Boyut: 16, 25. Motor 20, 28 için uygulayın. Karıştırın. strok 100 mm, Karıştır. hız 50 ~ 400 mm/s. Endüstriyel Otomasyon ve Akıllı Üretim, Robotik ve Cobot Otomasyonu, Yarı İletken İmalatı, Elektronik Montaj, Tıbbi Cihaz İmalatı, Laboratuvar Otomasyonu
- Kompakt minyatür tasarım, alanı kısıtlı otomasyon ekipmanı ve makine entegrasyonu için idealdir.
- ±0.02 mm'lik yüksek konumlandırma tekrarlanabilirliği, doğru ve tutarlı doğrusal hareket sağlar.
- Bilyalı vidalı şanzıman düzgün çalışma, yüksek verimlilik ve uzun servis ömrü sağlar.
- 400 mm/s'ye varan maksimum hız, makine verimini ve üretim verimliliğini artırır.
- 195 N'ye kadar maksimum itme kuvveti, hassas presleme, besleme ve konumlandırma görevlerini destekler.
- Entegre step motor, kurulum karmaşıklığını ve makine ayak izini azaltır.
- 4000 PPR artımlı kodlayıcı, hassas hareket kontrolü için doğru konum geri bildirimi sağlar.
- Kolay PLC ve Endüstri 4.0 entegrasyonu için RS-485 (Modbus RTU) ila CK10 ve CM20 kontrol cihazlarını destekler.
- Farklı otomasyon gereksinimlerini desteklemek için CK10, CM10 ve CM20 dahil olmak üzere birden fazla hareket kontrol cihazıyla uyumludur.
- Kompakt boyutun ve yüksek doğruluğun gerekli olduğu hassas otomasyon, al ve yerleştir, yarı iletken ve elektronik üretimi için uygundur.
| Boyut | 16, 25 |
|---|---|
| Pozisyon tekrarlanabilirliği | ±0.02 mm |
| Kurşun | 16: 2 mm 25: 2, 8 mm |
| Maksimum hız *1 | Motor SM/ BM: ≤50~≤400 mm/s Motor OBM'si: ≤50~≤200 mm/s |
| İş yükü *2 | Yatay: 3 kg (16), 1.5, 6 kg (20) Dikey : 0.8 kg (16), 0.8, 1.8 kg (20) |
| İtme kuvveti *1, 3, 4 | 18~195 N |
| Maks. strok uzunluğu | 16: 100 mm 25: 100 mm |
| Kodlayıcı | Artımlı A/B/Z (4000PPR) |
| Motor boyutu | 16: 20 mm (SM、OBM、BM) 25: 25 mm (OBM、BM)、28 mm (SM) |
| Nominal gerilim | DC 24V±10% |
| Manyetik sensör | RLT |
| Not |
*1. Kablo uzunluğuna bağlı olarak hız ve kuvvet değişebilir, yük, strok ve montaj koşulları. |
Tasarımınıza uygun modeli oluşturun
Ürün kodunu ve ölçüleri seçerek üreticinin CAD yapılandırıcısında 2D veya 3D model oluşturabilirsiniz.
CAD yapılandırıcısını aç
RLT Slot Tipi Fotomikrosensör
Montaj stili: METFB, METS2, MESH2, MESS2. Algılama mesafesi: 6 mm, Diferansiyel mesafe: 0.025 mm maks. Besleme voltajı: 8~24 VDC ± 10%, dalgalanma (p-p): 10% maks. Akım tüketimi: 20 mA maks.
CK10 Elektrikli Aktüatör Kontrol Cihazı
RS-485 iletişimini (Modbus RTU) destekler, Tek/çift darbe kontrolünü destekler, Pozisyon Tablosu hareket kontrol fonksiyonunu destekler.
CM10 Elektrikli Aktüatör Kontrol Cihazı
Tek/çift darbe kontrolü desteği, Açık döngü, Başlangıç noktasına dönüş için sensörler gerekli olacaktır.
