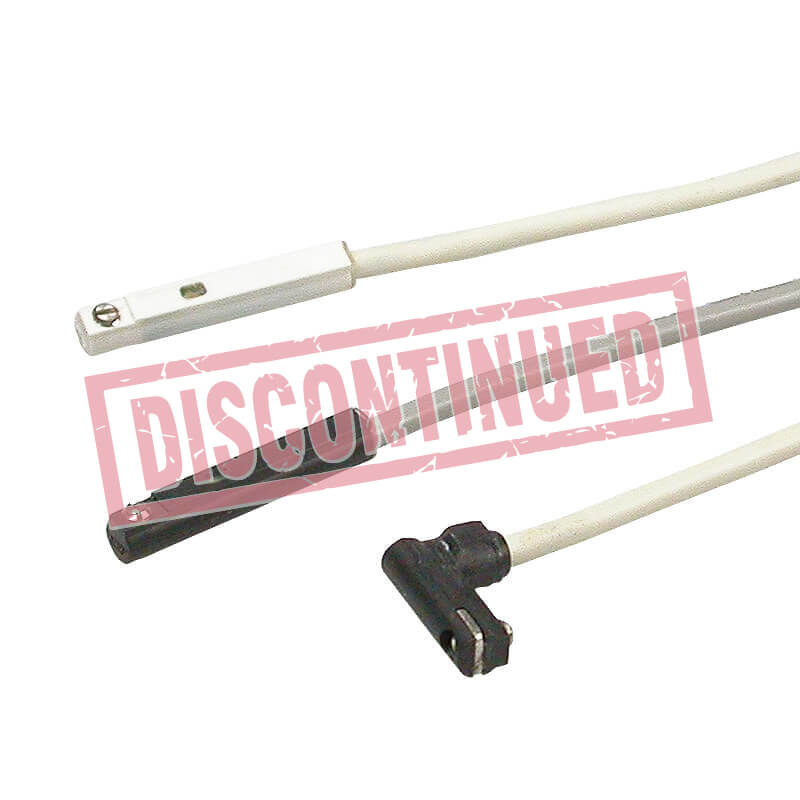

RT Manyetik sensör

Teknik Dokümanlar

RTPDF Teknik bilgilerPDF

Kesin model ve konfigürasyon seçimi için teknik kataloğu inceleyin.

RT

Manyetik sensör

Montaj stili: MCRJ, MCRQ, MCRQ-S, MCHG2, MCHU, MCHY.

Kablolama yöntemi	2 telli (RT), 3 telli (RTN,RTP)
Anahtarlama mantığı	SPST normalde açık(RT), Katı hal çıkışı,normalde açık(RTN,RTP)
Anahtar türü	Reed anahtarı(RT), NPN akım kaybı(RTN), PNP akım kaynağı (RTP)
Gerilim aralığı	5~120V DC/AC(RT), 5~30V DC(RTN,RTP)
Geçerli aralık	100mA maks.(RT), 200mA maks.(RTN,RTP)
Anahtar aralığı	10W maks.(RT), 6W maks.(RTN,RTP) (※1)
Akım tüketimi	8mA @24V maks. (RTN,RTP)
Gerilim düşüşü	3.5V maks.(RT), 1V maks.@200mA maks.(RTN,RTP)
Kaçak akım	0.01mA maks. (RTN,RTP)
Gösterge	Kırmızı LED (RT,RTN), Yeşil LED (RTP)
Kablo	2.8φ,2C,PU (RT), 2.8φ,3C,PU (RTN,RTP)
Sıcaklık aralığı	−10~＋70°C (Donma yok)
Şok	30G (RT), 50G (RTN,RTP) (※2)
Titreşim	9G (※3)
Muhafaza sınıflandırması	IEC 60529 IP67
Koruma devresi	1(RT), 2,3,4(RTN,RTP) (※4)
Not	※1. Uyarı: Asla değeri aşmayın (watt=voltaj×amper). ※2. Günah dalgası / X.Y.Z. 3 yön / her yönde 3 kez / her seferinde 11 ms. ※3. Çift genlik 1.5mm / 10Hz~55Hz~10Hz(Sweep 1min) / X.Y.Z. 3 directions / Her seferinde 1 saat. ※4. 1=Yok / 2=Kısa devre / 3=Güç kaynağı ters polaritesi / 4=Aşırı gerilim bastırma.
