MP1 — Pnömatik basınç şalteri

Teknik Dokümanlar

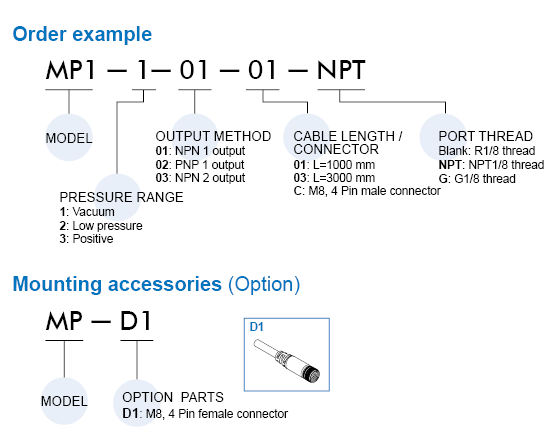

Kesin model ve konfigürasyon seçimi için teknik kataloğu inceleyin.

MP1

Yüksek Tekrarlanabilirlik: ≦±1%F.S. Hızlı yanıt: 5 ms. histerezis ayarlanabilir, Düşük maliyetli.

Yüksek Tekrarlanabilirlik: ≦±1%F.S.
Hızlı yanıt: 5 ms.
Histerezis ayarlanabilir.
Düşük maliyetli.

Bağlantı ölçüsü	R1/8”,M5;NPT1/8”,M5; G1/8”, M5.
Çalışma basıncı aralığı	Vakum: -101 ila 0 kPa Düşük basınç: 0 ila 100 kPa Pozitif: 0 ila 1 Mpa
Akışkan	Hava, Aşındırıcı olmayan/Yanıcı olmayan gaz
Test basıncı	500 kPa (Vakum, Alçak basınç) 1.5 MPa (Pozitif)
Güç kaynağı voltajı	12 ila 24VDC ±%10, Dalgalanma (P-P) %10 veya daha az
Tepki süresi	5 ms veya daha az
Tekrarlanabilirlik	±1% F.S.
Akım tüketimi	1 çıkış: NPN ve PNP: 21mA MAX., 2 çıkış: 25mA MAX.
Muhafaza	IP40
Ortam sıcaklığı aralık	Çalışma: 0 ~ 50°c, depolama:-20 ~ 60°c (Yoğuşma veya donma yok)
Ortam nem aralığı	Çalıştırma/Depolama: %35 ~ 85 RH (Yoğuşmasız)
Dayanım gerilimi	1000VAC, 1-dak (kutu ve bağlantı kablosu arasında)
Yalıtım direnci	50MΩ min. (500VDC M'de, kasa ile kablo arasında)
Titreşim	Toplam genlik 1.5mm,10Hz-55Hz-10Hz 1 dakika boyunca, X, Y ve Z'nin her yönünde iki saat boyunca tarama
Şok	980m/s2 (100G), X,Y ve Z yönünde 3 kez
Sıcaklık karakteristiği	±%3 F.S. (Standart: 25 °C)
Ağırlık	50g　(her biri 1M kurşun tel dahil)
