VUS11/SEU11
Küçük Basınç Sensörü 11 (PISCO)
Kompakt boyutlu basınç sensörü. 24.5mm uzunluk x 10mm genişlikte küçük boyutlu sensör. Üç tip basınç giriş konfigürasyonu hazırlanmıştır.
- Kompakt boyutlu Basınç Sensörü
- 24.5mm uzunluk x 10mm genişlikte küçük boyutlu sensör
- Analog çıkış tipi ve ekranın (SED-31 serisi) kullanılması ayrı bir ekran sistemi oluşturabilir
- Üç tip basınç giriş konfigürasyonu hazırlanmıştır
Kök, Erkek dişli ve Rakor tipi mevcuttur. - 3 tip basınç aralığı ve 6 tip çıkış spesifikasyonu
3 basınç aralığı; pozitif basınç aralığı, negatif basınç aralığı ve bileşik basınç aralığı ve 2 çıkış özelliği; anahtar çıkışı ve analog çıkış, 6 farklı türde çıkış özelliği sağlar - Bakır alaşımsız malzeme ve hava akış yolunda düşük ozon konsantrasyonuna karşı
Metal parçaların malzemesi bakır olmayan metallerdir. Conta kauçuk malzemesi için HNBR.
- Genel özellikler
| Çalışma basıncı aralığı | Negatif basınç tipi: -100~0kPa Bileşik basınç tipi: -100 ~ 300kPa Pozitif basınç tipi: 0~1.0MPa |
|---|---|
| Test basıncı | Negatif basınç tipi: 200kPa Bileşik basınç tipi: 600kPa Pozitif basınç tipi: 1.5MPa |
| Sıvı ortamı | Hava, aşındırıcı olmayan/yanıcı olmayan gaz |
| Basınç algılama | Dağınık metaloksit yarı iletken basınç dönüştürücü, Gösterge basıncı |
| Güç kaynağı | 10.8~30VDC (Dalgalanma dahil) |
| Akım tüketimi | 20mA veya daha az (24VDC'de yüksüz) |
| Depolama sıcaklığı aralık | -20~70°C (Atmosferik basınç, Nem:%60 RH veya daha az) |
| Çalışma sıcaklığı aralığı | 0~60°C (Donma yok) |
| Çalışma nem aralığı | %35~85 bağıl nem (yoğuşmasız) |
| Koruyucu yapı | IEC standardı IP40 eşdeğeri. |
- Anahtar çıkış tipi
| Basınç ayarı sayısı | 1 |
|---|---|
| Anahtar çıkışı | NPN açık kollektör/30V 80mA veya daha az (Artık gerilim: 0.8V veya daha az) |
| Çalışma göstergesi | hayır (Basınç ayarın üzerine çıktığında kırmızı LED yanar.) |
| Histerezis | Sabit (%2 F.S. veya daha az) |
| Çalışma doğruluğu | ±%3 F.S. veya daha az (Ta=25°C'de) |
| Tepki süresi | Yaklaşık 1 msn |
| Basınç ayar aralığı | Pozitif tip:0~1.0MPa/Negatif ｔype:-100~0kPa/Conpoumd tipi:-100~300kPa |
- Analog Çıkış Tipi
| Çıkış voltajı | 1～5V |
|---|---|
| Sıfır noktası voltajı | 1 ±0.1V |
| Ayar basıncındaki voltaj | 5 ±0.1V (-100kPa'da) |
| Çıkış akımı | 1mA veya daha az (Yük direnci:5kΩ) |
| Sıcaklık özellikleri | ±%2F.S.veya daha az (Ta=25°C'de) |
| Doğrusallık | ±0.5% F.S. veya daha az (Ta=25°C'de) |
Tasarımınıza uygun modeli oluşturun
Ürün kodunu ve ölçüleri seçerek üreticinin CAD yapılandırıcısında 2D veya 3D model oluşturabilirsiniz.
CAD yapılandırıcısını aç

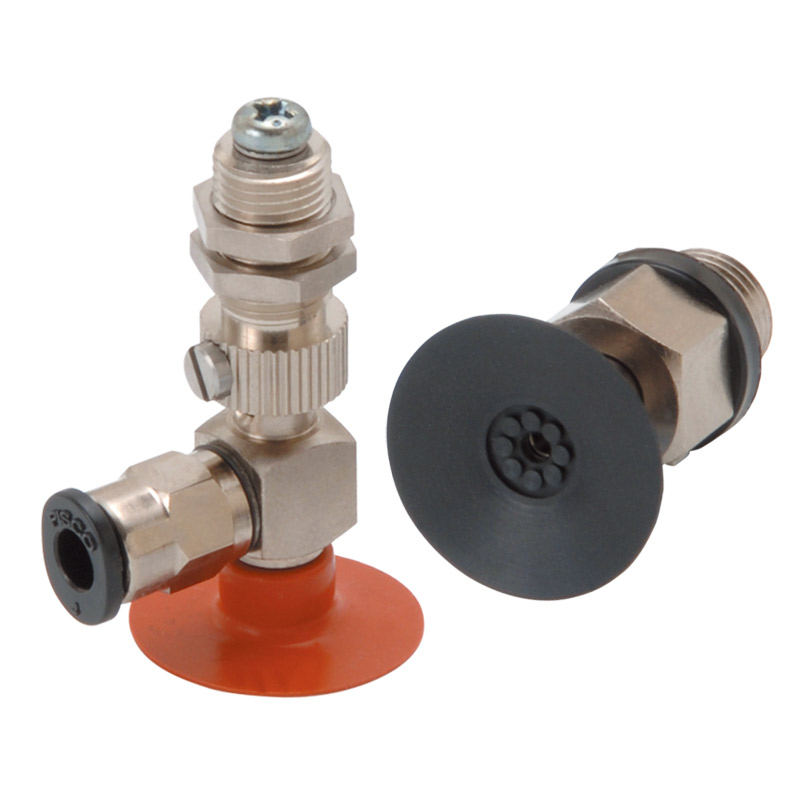

VP-S Sünger tipi
